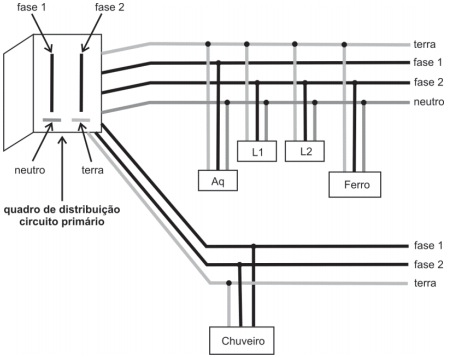

A figura ao lado representa, de forma esquemática, a instalação elétrica de uma residência, com circuitos de tomadas de uso geral e circuito específico para um chuveiro elétrico. Nessa residência, os seguintes equipamentos permaneceram ligados durante 3 horas a tomadas de uso geral, conforme o esquema da figura: um aquecedor elétrico (Aq) de 990 W, um ferro de passar roupas de 980 W e duas lâmpadas, L1 e L2, de 60 W cada uma. Nesse período, além desses equipamentos, um chuveiro elétrico de 4400 W, ligado ao circuito específico, como indicado na figura, funcionou durante 12 minutos. Para essas condições, determine



a) a energia total, em kWh, consumida durante esse período de 3 horas;
b) a corrente elétrica que percorre cada um dos fios fase, no circuito primário do quadro de distribuição, com todos os equipamentos, inclusive o chuveiro, ligados;
c) a corrente elétrica que percorre o condutor neutro, no circuito primário do quadro de distribuição, com todos os equipamentos, inclusive o chuveiro, ligados.

NOTE E ADOTE
A tensão entre fase e neutro é 110 V e, entre as fases, 220 V.
Ignorar perdas dissipativas nos fios.
O símbolo • representa o ponto de ligação entre dois fios.
