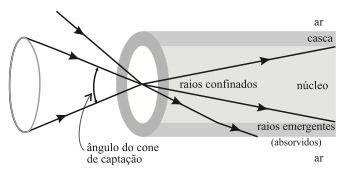

A fibra óptica possibilita transporte da luz ou de outra radiação eletromagnética por meio do seu confinamento, decorrente da reflexão total dessas radiações entre o núcleo e a casca da fibra. Há vários tipos de fibras ópticas, a figura representa um deles.

Três fatores são relevantes para o estudo desse tipo de fibra óptica: o ângulo de recepção, αr, igual à metade do ângulo do cone de captação, o índice de refração do núcleo, n_n, e o índice de refração da casca, n_c. Neste caso, são dados:
α_r = 48,6º; n_n = 1,50 e n_c = 1,30.

a) Faça no caderno de respostas a figura de um raio de luz que incida na fibra dentro do cone de captação e que se reflita pelo menos duas vezes na superfície interior da casca.

b) Determine o ângulo máximo de refração na face de entrada da fibra, para o qual não haja emergência da luz para a casca (a fibra está imersa no ar; n_ar = 1,00).
Dado: sen 48,6º = 0,750; a resposta pode ser dada pelo arco-seno do ângulo pedido.
