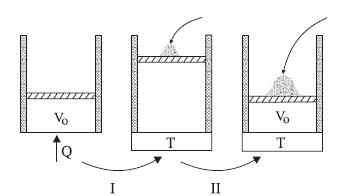

A figura ilustra duas transformações de um gás ideal contido num cilindro de paredes adiabáticas. Em I, através de uma base diatérmica (que permite a passagem do calor), o gás recebe calor e faz o êmbolo, também construído de material adiabático, subir livremente, aumentando seu volume de V_O a V, atingindo a temperatura T. Nesse estado, a fonte quente é retirada e substituída por um reservatório térmico à mesma temperatura T do gás. Em seguida, na transformação II, colocam-se grãos de areia sobre o êmbolo, lentamente, para que o gás possa manter-se em equilíbrio térmico com o reservatório. Nessas condições, o êmbolo baixa até que o gás volte a ocupar o mesmo volume V_O do início.

Considere desprezíveis as variações da pressão atmosférica. O diagrama p x V, que melhor representa essas duas transformações, é o da figura:
