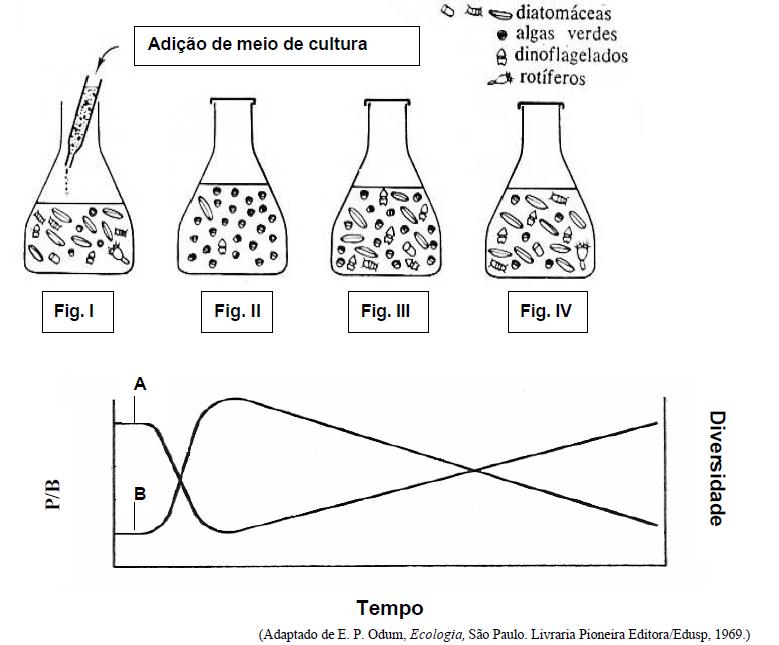

Em um frasco (Fig.I) contendo uma cultura estável (clímax) de uma comunidade constituída de 6 espécies de organismos  microscópicos planctônicos (ver legenda) foi acrescentada uma certa quantidade do mesmo meio de cultura, dando início a uma  nova sucessão ecológica. Após 7, 15 e 22 dias (Figs. II, III e IV respectivamente) foram analisados o número de indivíduos de cada espécie, a produção líquida por  biomassa (P/B) e a diversidade de espécies. (Obs: espécies com número menor que 100 indivíduos  não estão representadas nas figuras dos frascos).


(Adaptado de E. P. Odum, Ecologia, São Paulo. Livraria Pioneira Editora/Edusp, 1969.)


a) Que curva do gráfico acima representa a relação P/B e que curva representa a diversidade de espécies? Explique.

b) Indique uma situação possível de ocorrer na natureza que corresponda a este experimento.
