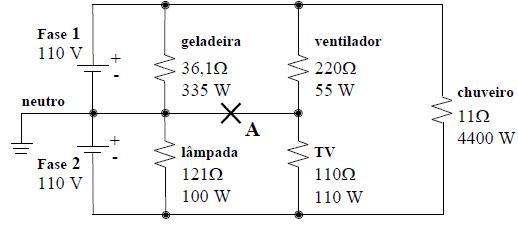

Algumas residências recebem três fios da rede de energia elétrica, sendo dois fios correspondentes às fases e o terceiro ao neutro. Os equipamentos existentes nas residências são projetados para serem ligados entre uma fase e o neutro (por exemplo, uma lâmpada) ou entre duas fases (por exemplo, um chuveiro). Considere o circuito abaixo, que representa, de forma muito simplificada, uma instalação elétrica residencial. As fases são representadas por fontes de tensão em corrente contínua e os equipamentos, representados por resistências. Apesar de simplificado, o circuito pode dar uma idéia das conseqüências de uma eventual ruptura do fio neutro. Considere que todos os equipamentos estejam ligados ao mesmo tempo.

a) Calcule a corrente que circula pelo chuveiro.
b) Qual é o consumo de energia elétrica da residência em kWh durante quinze minutos?
c) Considerando que os equipamentos se queimam quando operam com uma potência 10% acima da nominal (indicada na figura), determine quais serão os equipamentos queimados caso o fio neutro se rompa no ponto A.
