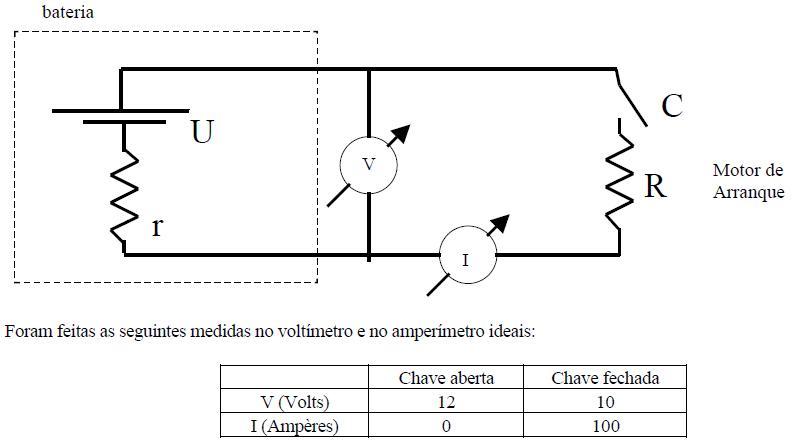

Uma bateria de automóvel pode ser representada por uma fonte de tensão ideal U em série com uma resistência r. O motor de arranque, com resistência R, é acionado através da chave de contato C, conforme mostra a figura abaixo.

a) Calcule o valor da diferença de potencial U.
b) Calcule r e R.
