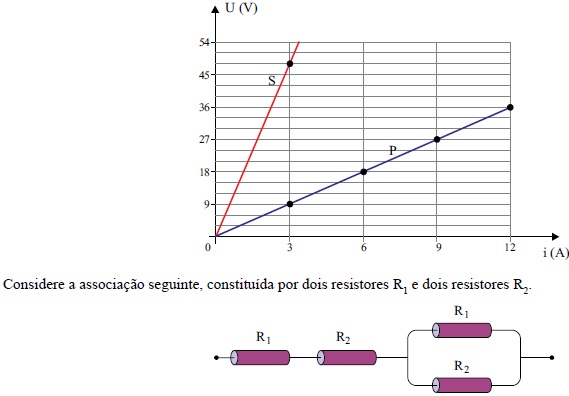

Dois resistores ôhmicos, R₁ e R₂, podem ser associados em série ou em paralelo. A resistência equivalente quando são associados em série é R_S e quando são associados em paralelo é RP. No gráfico, a curva S representa a variação da diferença de potencial elétrico entre os extremos da associação dos dois resistores em série, em função da intensidade de corrente elétrica que atravessa a associação de resistência equivalente R_S , e a curva P representa a variação da diferença de potencial elétrico entre os extremos da associação dos dois resistores em paralelo, em função da intensidade da corrente elétrica que atravessa a associação de resistência equivalente R_P.

De acordo com as informações e desprezando a resistência elétrica dos fios de ligação, calcule a resistência equivalente da associação representada na figura e os valores de R₁ e R₂ , ambos em ohms.
