São Paulo UNESP 2011.1 Questão: 21 Física Eletricidade e Magnetismo Eletrodinâmica

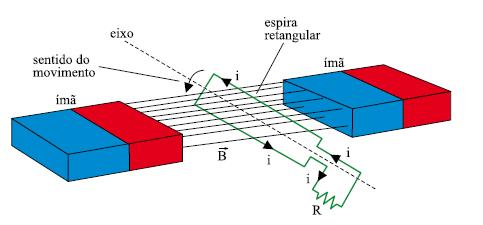

Um gerador eletromagnético é constituído por uma espira com seção reta e área S, que gira com velocidade angular ω no interior de um campo magnético uniforme de intensidade B. À medida que a espira gira, o fluxo magnético Φ que a atravessa varia segundo a expressão Φ(t) = B.S.cosωt onde t é o tempo, produzindo uma força eletromotriz nos terminais do gerador eletromagnético, cujo sentido inverte-se em função do giro da espira. Assim, a corrente no resistor R, cujo sentido inverte a cada meia volta, é denominada corrente alternada.




Considere a espira com seção reta de 10 cm2, girando à razão de 20 voltas por segundo, no interior de um campo magnético de intensidade igual a 2 × 10–5 T.
Trace o gráfico do fluxo magnético Φ(t) que atravessa a espira em função do tempo, durante um período (T) indicando os valores do fluxo magnético nos instantes T/4, T/2, 3T/4 e T.
