Os pombos-correio foram usados como mensageiros pelo homem no passado remoto e até mesmo mais
recentemente, durante a Segunda Guerra Mundial. Experimentos mostraram que seu mecanismo de orientação envolve vários fatores, entre eles a orientação pelo campo magnético da Terra.

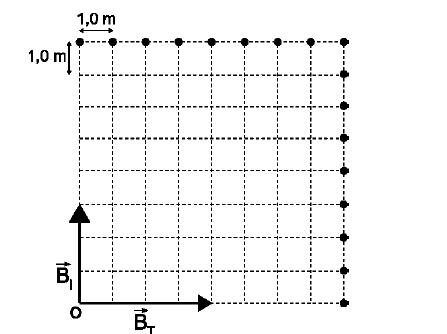

a) Num experimento, um ímã fixo na cabeça de um pombo foi usado para criar um campo magnético adicional ao da Terra. A figura abaixo mostra a direção dos vetores dos campos magnéticos do ímã BI ur e da Terra BT ur. O diagrama quadriculado representa o espaço em duas dimensões em que se dá o deslocamento do
pombo. Partindo do ponto O, o pombo voa em linha reta na direção e no sentido do campo magnético
total e atinge um dos pontos da figura marcados por círculos cheios. Desenhe o vetor deslocamento total do pombo na figura e calcule o seu módulo.

b) Quando em vôo, o pombo sofre a ação da força de resistência do ar. O módulo da força de resistência do ar depende da velocidade v do pombo segundo a expressão  F_res = bv² , onde b = 5,0×10⁻³ kg/m. Sabendo que o pombo voa horizontalmente com velocidade constante quando o módulo da componente horizontal da força exercida por suas asas é F_asas = 0,72 N, calcule a velocidade do pombo.
