Minas Gerais UFTM 2013.2 Questão: 14 Biologia Geral

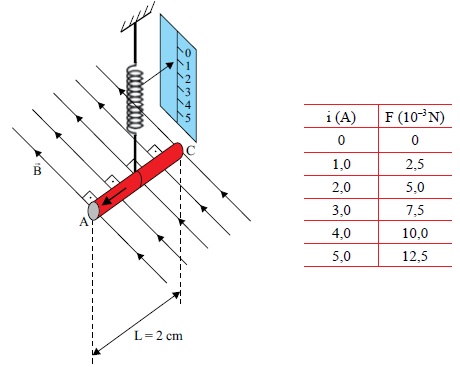

A figura representa, de forma simplificada, um amperímetro baseado na força magnética que atua num condutor retilíneo imerso em
um campo magnético uniforme, quando percorrido por corrente elétrica. O trecho AC do condutor mede 2 cm, é horizontal e está ligado a uma mola ideal de constante elástica K = 0,2 N/m, ligada a um ponteiro que indica, numa escala, a intensidade de corrente que passa pelo condutor. O condutor está totalmente imerso num campo magnético uniforme, cujas linhas de indução também são horizontais e perpendiculares ao condutor.


Na calibragem do aparelho, foi construída a tabela que mostra como varia o módulo da força magnética que atua no condutor em função da corrente que o percorre.

a) Calcule o módulo do campo magnético B, em tesla, que atua sobre o condutor retilíneo AC.

b) Na situação em que o medidor indicar 2 A, calcule o deslocamento vertical do ponteiro, em cm, em relação à posição ocupada por ele quando o condutor não é percorrido por corrente elétrica
