Rio de Janeiro UFRJ 2008.1 Questão: 3 Física Geral

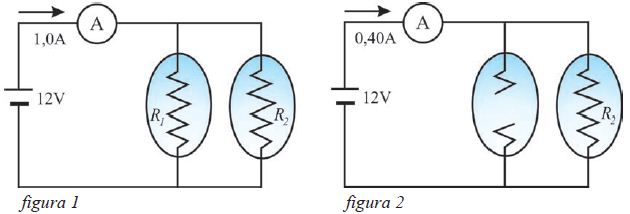

O circuito da figura 1 mostra uma bateria ideal que mantém uma diferença de potencial de 12V entre seus terminais, um amperímetro também ideal e duas lâmpadas acesas de resistências R1 e R2. Nesse caso, o amperímetro indica uma corrente de intensidade 1,0A.

Na situação da figura 2, a lâmpada de resistência R2 continua acesa e a outra está queimada. Nessa nova situação, o amperímetro indica uma corrente de intensidade 0,40A.


Calcule as resistências R1 e R2 .

Aplicando a Lei de Ohm à resistência da figura 2, obtemos 12 = 0,40 R2 , logo R2 = 30 Ω.

Considerando a resistência equivalente e aplicando a Lei de Ohm à situação da figura 1, obtemos: 12 = Req . 1,0 ;

logo, Req = 12 Ω. Como Req = (R1.R2) / (R1 + R2), obtemos 12 = 30R1 / (30 + R1), logo R1 = 20 Ω.
