Goiás UFG 2010.1 1ª Fase Questão: 13 Física Geral

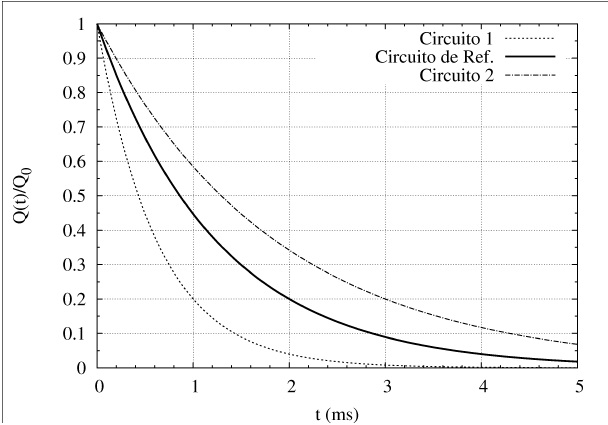

O desfibrilador é um equipamento com fim terapêutico que visa à reversão das arritmias cardíacas pela aplicação de um pulso de corrente elétrica de grande amplitude num pequeno intervalo de tempo, a qual é liberada pela descarga de um capacitor. O desfibrilador pode ser modelado por um circuito RC, no qual um capacitor de capacitância C é conectado a um resistor de resistência R. O gráfico mostra a descarga de três circuitos RC, um deles o de referência. Os capacitores têm capacitâncias C=200 μF e estão carregados inicialmente com uma carga Q0 . O processo de descarga do capacitor é descrito pela equação Q(t)=Q0exp(−t/T), onde T=RC é um tempo característico de cada circuito.


Considerando os dados apresentados, calcule:

a) o valor, em ohm, das resistências RRef , R1 e R2 , sabendo que o tempo característico do circuito de referência é 1,24 ms; (2,5 pontos)

b) o percentual da energia dissipada no resistor do circuito de referência, (∣∆E∣/E0)×100 , entre os instantes t=0 e t=2 ms. (2,5 pontos)
