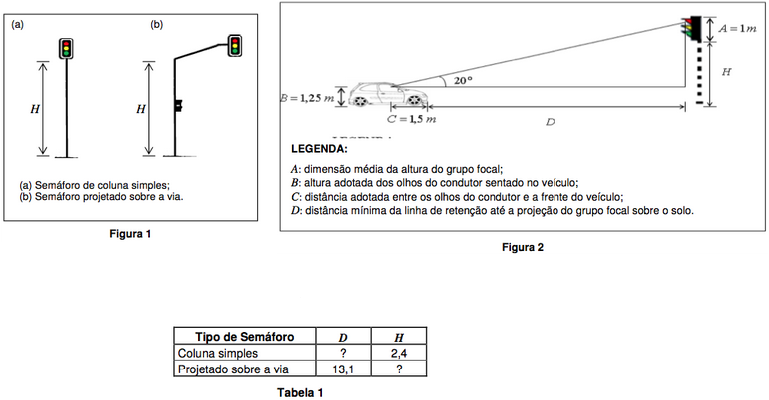

No site http://www.denatran.gov.br/publicacoes/download/minuta_contran/Arquivo%206.pdf (acesso em: 23/06/2012) encontra-se o posicionamento adequado da sinalização semafórica, tanto para semáforos de coluna simples como para semáforos projetados sobre a via, conforme mostra a Figura 1.

Para que o motorista de um veículo, ao parar, possa visualizar as luzes do semáforo, o grupo focal deve ser visto sob um ângulo de 20º, conforme mostra a Figura 2.

Considerando tg(20º)=0,36, determine os valores que faltam para completar a Tabela 1.

Analise as proposições em relação às informações obtidas na Tabela 1, e assinale (V) para verdadeira e (F) para falsa.

( ) Para o semáforo de coluna simples, D é aproximadamente 4,5 m.

( ) Para o semáforo projetado sobre a via, H é aproximadamente 4,2 m.

( ) A altura H do semáforo projetado sobre a via é aproximadamente 3,1 m maior que a altura H do semáforo de coluna simples.

Assinale a alternativa correta, de cima para baixo.
