Rio de Janeiro IME 2013.2 Questão: 4 Física Geral

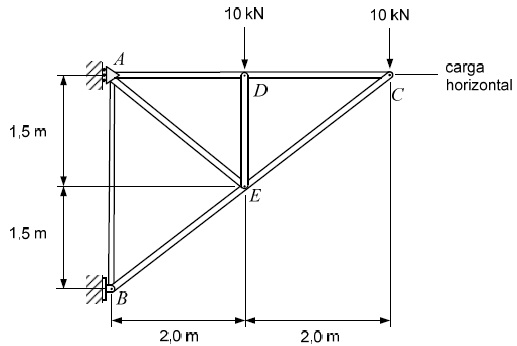

A figura acima mostra uma estrutura em equilíbrio de peso desprezível em relação ao carregamento externo. As barras desta estrutura só resistem aos esforços normais de tração ou de compressão. Sobre o nó D há uma carga vertical concentrada de 10 kN, enquanto no nó C há uma carga vertical concentrada de 10 kN e uma carga horizontal. Sabendo que o apoio A não restringe o deslocamento vertical e a força de compressão na barra AB é 5 kN, determine:

a) a intensidade, em kN, e o sentido da carga horizontal no nó C;

b) as reações de apoio, em kN, nos nós A e B, indicando suas direções e sentidos;

c) as barras que estão tracionadas, indicando suas magnitudes em kN;

d) as barras que estão comprimidas, indicando suas magnitudes em kN.
