Rio de Janeiro IME 2013.2 Questão: 26 Física Geral

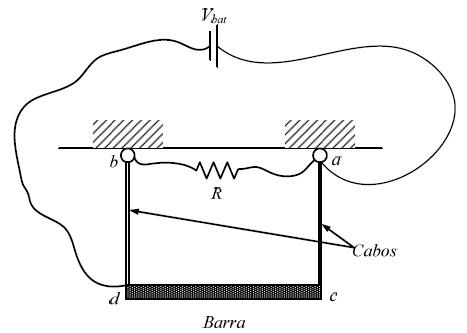

O dispositivo apresentado na figura acima é composto por dois cabos condutores conectados a um teto nos pontos a e b. Esses dois cabos sustentam uma barra condutora cd. Entre os pontos a e d, está conectada uma bateria e, entre os pontos a e b, está conectada uma resistência R. Quando não há objetos sobre a barra, a diferença de potencial Vcb é 5 V e os cabos possuem comprimento e seção transversal iguais a Lo e So, respectivamente. Quando um objeto é colocado sobre a barra, o comprimento dos cabos sofre um aumento de 10% e a sua seção transversal sofre uma redução de 10%. Diante do exposto, o valor da tensão Vcb, em volts, após o objeto ser colocado na balança é aproximadamente

Dados:
• Tensão da bateria: Vbat = 10 V
• Resistência da barra: Rbarra = 1 kΩ
• Resistência R = 1 kΩ
