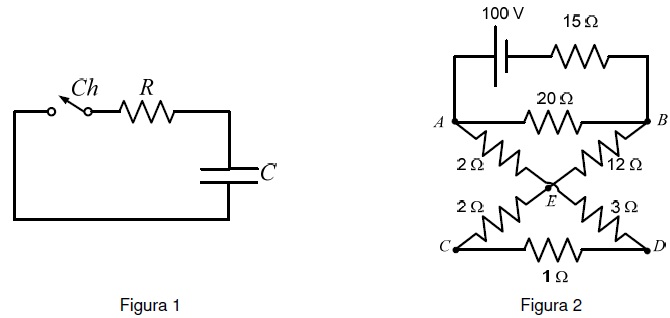

No circuito da Figura 1, após o fechamento da chave Ch, o resistor R dissipa uma energia de 8 x 10-6 Wh (watts-hora). Para que essa energia seja dissipada, o capacitor C de 100 μF deve ser carregado completamente pelo circuito da Figura 2, ao ser ligado entre os pontos
