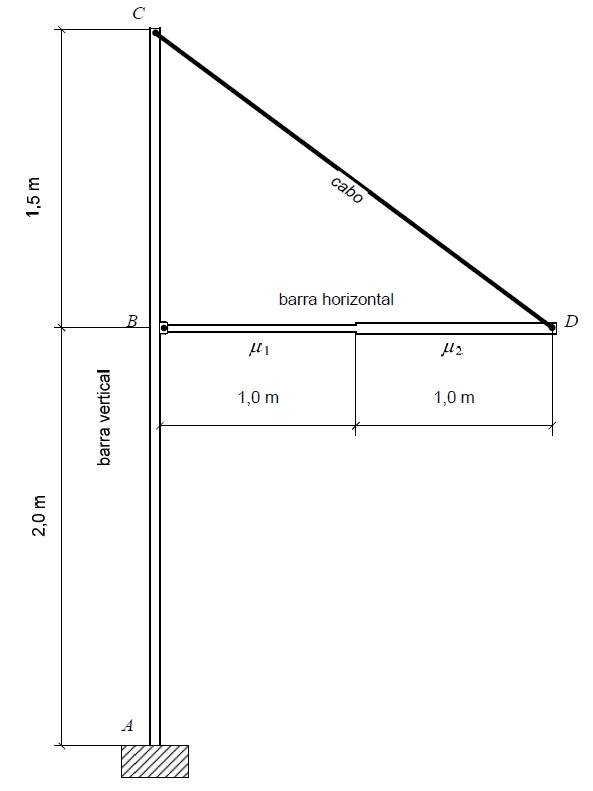

A figura acima mostra uma estrutura em equilíbrio, formada por uma barra vertical AC e um cabo CD, de pesos desprezíveis, e por uma barra horizontal BD. A barra vertical é fixada em A e apoia a barra horizontal BD. O cabo de seção transversal de 100 mm² de área é inextensível e está preso nos pontos C e D. A barra horizontal é composta por dois materiais de densidades lineares de massa u₁ e u₂. Diante do exposto, a força normal por unidade de área, em MPa, no cabo CD é:

Dados:
• aceleração da gravidade: 10 m/s²;
• densidades lineares de massa: u₁ = 600 kg/m e u₂ = 800 kg/m.
