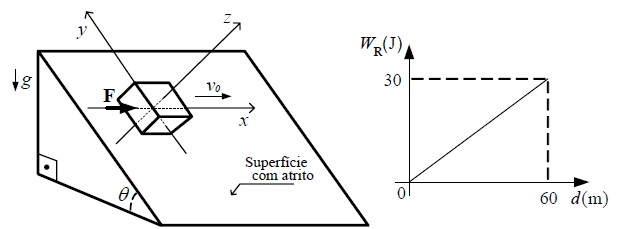

A figura ilustra um plano inclinado com ângulo θ = 30° cuja superfície apresenta atrito. Um bloco de massa m = 1 kg, carregado eletricamente com a carga negativa q = 10^-2 C, apresenta velocidade inicial v₀ = 2 m/s e realiza um movimento retilíneo sobre o eixo x (paralelo ao plano horizontal) a partir do instante t = 0. Além disso, este bloco se encontra submetido à força constante F = 4,5 N na direção x e a um campo magnético B = 100 T normal à superfície (direção z). Considerando que o gráfico ilustra o trabalho da força resultante R que age sobre o bloco em função da distância percorrida, determine:

a) o tempo gasto e a velocidade do bloco após percorrer 60 m;

b) os gráficos das componentes da força de atrito (direções x e y) em função do tempo até o bloco percorrer 60 m.

Dado: aceleração da gravidade: g = 10 m/s²
