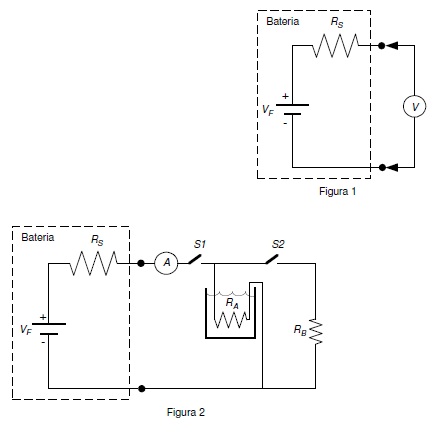

A Figura 1 ilustra uma bateria, modelada através de uma fonte de tensão elétrica VF em série com um resistor RS, conectada a um voltímetro V, cuja leitura indica 24 V. Essa bateria é ligada em série com o amperímetro A e com um circuito composto por uma resistência de aquecimento R_A em paralelo com uma resistência R_B, conforme mostra a Figura 2. A resistência R_A encontra-se imersa em 0,2 L de um líquido com massa específica de 12 g/cm³.Inicialmente, as chaves S1 e S2 da Figura 2 encontram-se abertas. A chave S1 é acionada. Observa-se que o amperímetro indica 2 A e que a temperatura do líquido se eleva de 10 °C o para 40 °C o em 30 minutos. Em seguida, a chave S2 é fechada e o amperímetro passa a indicar 2,4 A. Considerando que não exista perda de energia no aquecimento da água e que o voltímetro e o amperímetro sejam ideais, determine:

a. a resistência RA em ohms;
b. a resistência RS em ohms;
c. a resistência RB em ohms.

Dados: calor específico do líquido (c) 2 cal/(g C); o = × 1 cal @ 4 J.
