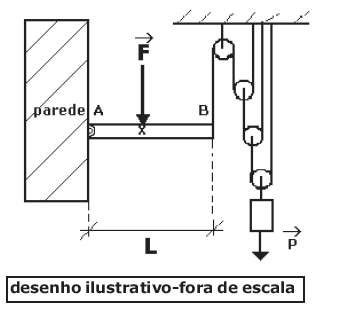

O desenho abaixo representa um sistema composto por cordas e polias ideais de mesmo diâmetro. O sistema sustenta um bloco com peso de intensidade P e uma barra rígida AB de material homogêneo de comprimento L. A barra AB tem peso desprezível e está fixada a uma parede por meio de uma articulação em A. Em um ponto X da barra é aplicada uma força de intensidade F e na sua extremidade B está presa uma corda do sistema polias-cordas. Desprezando as forças de atrito, o valor da distância AX para que a força F mantenha a barra AB em equilíbrio na posição horizontal é
